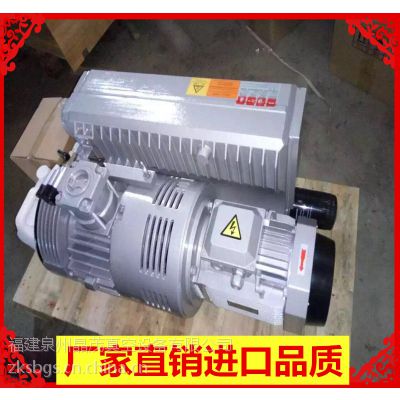

福建XD-020单级旋片真空泵抽真空XD-20真空泵福建福州厦门莆田真空泵

XD-20单级旋片型真空泵的原理是采用变容积泵原理设计，油通过循环润滑以及风冷式的原理达到整台机器性能高、经济可靠、耐用。适用范围广，配制不同配件原理所应用的范围也不同XD-2单级0旋片型真空泵可用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD-20单级旋片型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

XD-20单级旋片真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

XD-20单级旋片式真空泵的结构图如下图

声明：由于晶茂真空设备所有产品一直在更新，此产品中的一系列数据只作为参考。如需了解XD-20单级旋片真空泵更多详细准确适合自已所需设备的配制可来电询问，我们可按您的要求配制一套更适合你的方案 和真空泵。本公司所有真空泵型号齐全现货供应 终身提供维修保养服务。让你在使用我公司的产品中无***

 本公司还有以下系列产品：

滑阀真空泵系列、旋片真空泵系列、单级旋片式真空泵系列、水环真空泵系列、罗茨真空泵系列、扩散真空泵系列、真空机组系列、真空压力复合风泵、其它各类真空泵、真空镀膜设备、真空配件耗材、设备维修保养

XD-020单级旋片真空泵安装操作

1、XD型旋片式真空泵的安装

XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。

为***XD旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修，建议在XD旋片式真空泵进气口和排气口前留0．4m的空隙。为方便放油可安装带放油盘的底座。

XD真空泵发运的泵不带油。安装后，通过加油口缓慢注入所规定的真空泵油(见维护5．1)到油窗高度的3/4处。

2、XD型真空泵的电气连接

XD旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。

单相220V50HZ的真空泵，必须***电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。

XD旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。

XD旋片式真空泵检查旋向时，吸气口应打开或用橡胶板(厚度4mm以上)完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。

注：XD旋片式真空泵长时间在错误旋向下运转，将损坏。

3、XD型旋片式真空泵的系统连接

XD旋片式真空泵进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。

如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气，排气管应向下倾斜。

4、XD型旋片式真空泵的起动

确定油位后可起动。次起动和每一次改变接线以后都必须核对旋向后方可起动XD旋片式真空泵。

5、XD型真空泵的运转

正常工作之前，宜关闭进气管阀门，使泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动(宜低于6次/小时)，在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限　压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。

注：1．正常运转时油分离器、泵休、泵盖等处表面温度将超过70℃，勿用手触摸。

2．XD旋片式真空泵运转时不能加油。

6、XD真空泵的极限压力测量

XD型旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵***使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使XD旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。

XD-020单级旋片真空泵使用维护

1．XD型旋片式真空泵的真空泵油

XD型旋片式真空泵一般应使用符合SH0528-92标准规定的XD旋片式真空泵油。环境温度在10℃~40℃时***~VG100粘度等级的XD旋片式真空泵油。环境温度在0℃~10℃时使用***~VG32粘度等级的真空泵油。真空泵运转时必须***油位在油窗高度的1/2-4/5处。应经常检查油位和油的污染情况(建议每周一次)。如油位过低应停XD旋片式真空泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。

2．2XD型旋片式真空泵的更换真空泵油及油过滤器

XD旋片式真空泵建议泵次工作满150小时后换油。以后每工作500小时换油。换油同时，应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。

清洗，换油步骤：

1、停XD旋片式真空泵将热油放掉。

2、旋上放油塞运转5~10秒。

3、将油放尽。

4、注入清洗用油(32号普通机械油)到油窗高度的3/4处。

5、运转XD旋片式真空泵5~10分钟。

6、停泵，将油放掉。如油尚不能达到要求，重复4、5步骤。

7、旋上放油塞运转5~10钞。

8、将油放尽。

9、注入规定的新XD旋片式真空泵油。

3．XD型旋片式真空泵的更换排气过滤器

如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换。可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。当压力超过0．6bar(表压力)时更换排气过滤器。

4．XD型旋片式真空泵的清洗吸气过滤网

吸气滤网应保持清洁，以免抽速下降。

5．XD型旋片式真空泵的贮藏

如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。

6．XD型旋片式真空泵其它

A．用户如需订购维修备件，请告知XD旋片式真空泵的型号和机号。泵的型号和机号可在泵的铭牌上找到。

B．因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。

C．泵搬运中应确保无油。不能撞击油管，油过滤器等物。

XD-020单级旋片真空泵故障排除

故障现象

产生原因

解决方法

真空泵不能启动

1．电机接线有误；电压过低

2．泵或电机卡住

3．环境温度低于5℃油粘度大

1．重新接线；核对电压

2．除却电机风扇罩试转泵和电机找出泵或电机 故障

3．加油前先将油加热至30℃左右

达不到规定的极限压力

1． 泵油中有可凝物或气体2． 测量方法或仪器不正确3． 用错油或油被污染4． 油封渗漏5． 管路密封不严密6． 油箱内油量不足7． 进气口滤网堵塞8． 进气管道过长或过窄9． 叶片卡住或严重磨损10．泵体磨损11．“O”形圈变形老化12．吸气阀失效

1． 封闭进气口运转60分钟2． 使用正确的测量方法或仪器3． 换规定的新油4． 调换油封5． 检查管路连接处密封情况清除泄漏6． 检查油位7． 清洁进气口滤网8． 使用粗而短的进气管道9． 调换叶片10．送生产厂家修复或更换11．调换“O”型密封圈12．检查吸气阀动作是否灵活

启动电流或工作电流很大

1．油劣化2．排气过滤器堵塞3．环境温度低于5℃

1．换规定的新油2．调换排气过滤器3．提高环境温度

泵油消耗大排气有油雾油滴

1．泵油太多2．排气过滤器安装位置不正或过滤器材料破裂3．排气过滤器堵塞4．回油阀失效、回池管塞堵

1．放去过多的油2．重新安装排气过滤器或调换排气过滤器3．更换排气过滤器4．检查回油阀、清洗回油管

运转非常热

1．环境温度或吸入温度太高2．没有足够的空气通风冷却泵3．泵内油太多4．泵油不足5．油变质劣化6．排气过滤器污染

1．采取措施降温2．清洁电机和泵的散热片供给足够的流动空气冷却泵3．放去多余的油4．加油到规定油位5．换规定的新油6．更换排气过滤器

噪声大

1．油位过低2．排气过滤器堵塞3．联轴器弹性块磨损4．叶片或泵体有异味常磨损

1．加油2．更换排气过滤器3．调换联轴器弹性块4．更换磨损失效的零件

真空泵卡住

1．泵无油工作或叶片折断2．长时间在错误转向下运转3．滑动轴承长时间在少油或无油情况下工作咬死或轴铜套开裂
